Affinity Designerで色々な形の点線・破線の作り方

Mac版のAffinity Designerで色々な形の点線・破線を作る方法について解説します。

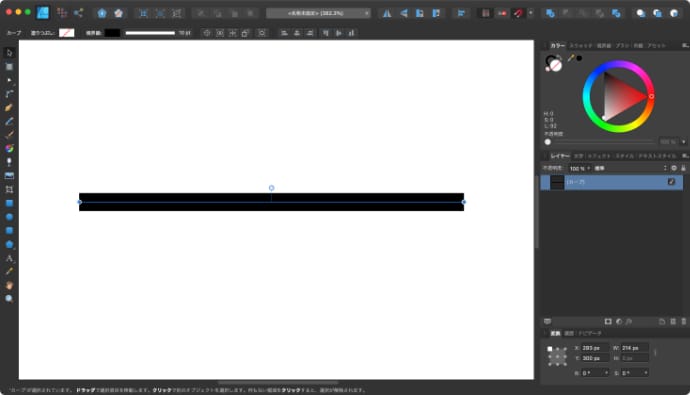

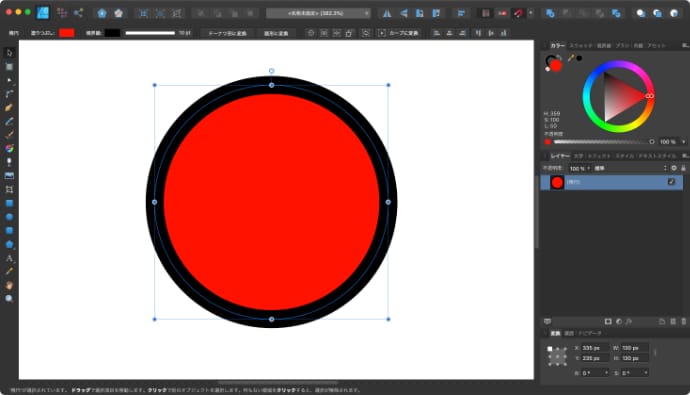

ベースの線を用意する

まずは、ベースになる線を用意します。

線でも、両端が閉じていてもどちらでもOKです。

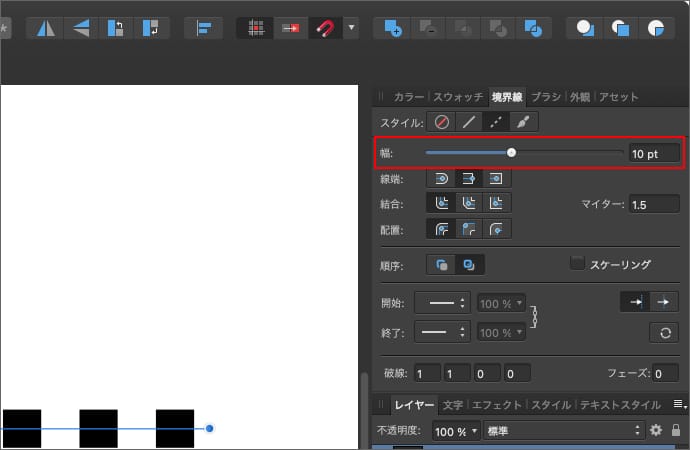

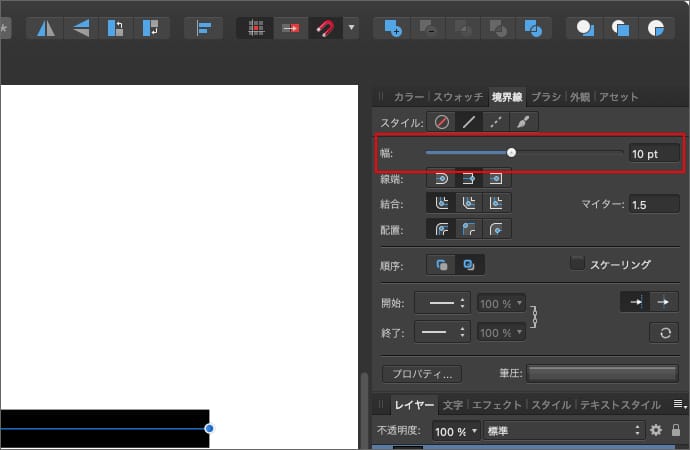

線の太さは境界線の幅で調整します。

ちなみに、境界線とエフェクトのアウトラインは似たような使い方ができますが、アウトラインは点線・破線にすることはできないので、点線・破線を使いたい場合は境界線を使います。

塗りつぶしが必要ない場合は、塗りつぶしの色を無しにします。

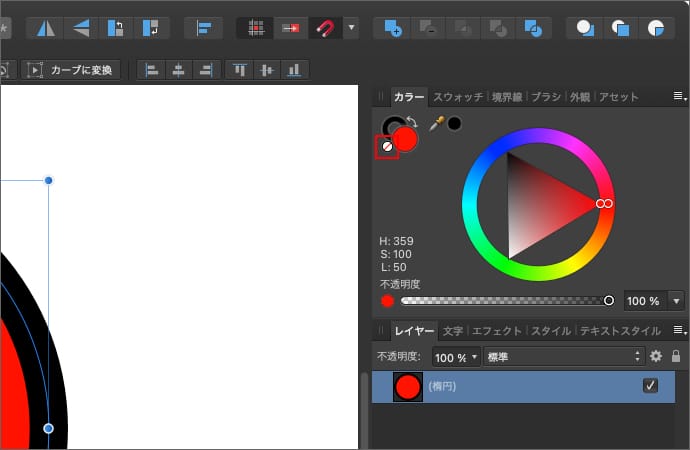

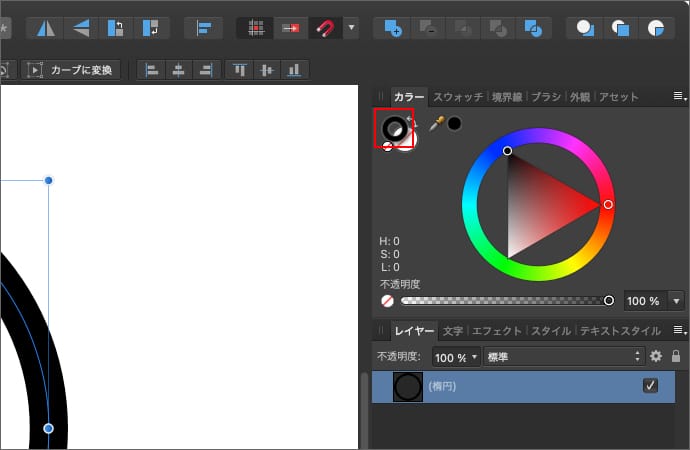

スタジオのカラーで色なしをクリックします。

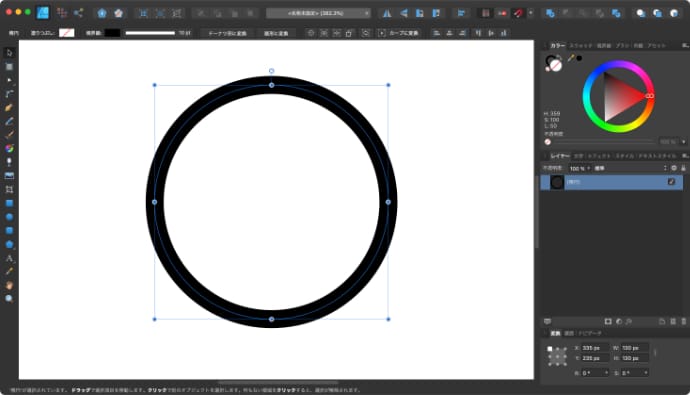

すると、塗りつぶしの色ななくなり、境界線だけになります。

境界線の色が選択されている状態で、色なしをクリックすると境界線が消えてしまいます。

塗りつぶしのカラーを選択している状態で色なしをクリックしましょう。

ベースの線が用意できたら、スタジオの境界線から破線スタイルをクリックして点線にします。

コンテキストツールバーの境界線から操作してもOKです。

破線のパターンを決める４つの数字

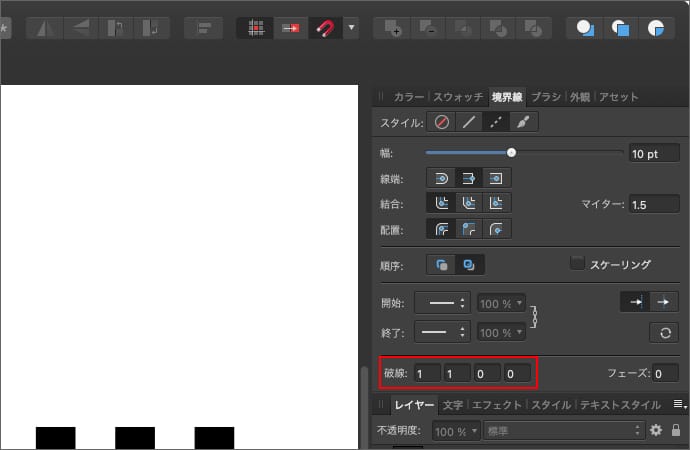

破線のパターンは、境界線の設定にある破線の４つの数字でコントロールします。

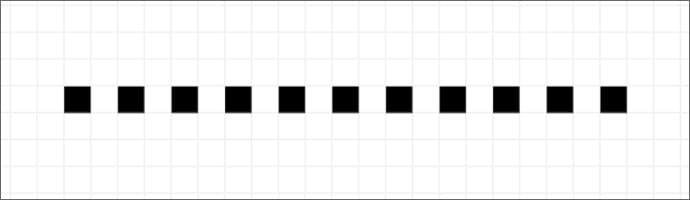

分かりやすいように、線の幅と同じサイズのグリッドを表示させておきます。

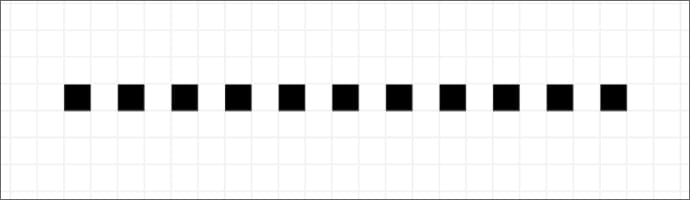

１番目：点の長さ

１番目の数字は点の長さで、線の幅に対して何マス分横に伸ばすかを決めます。

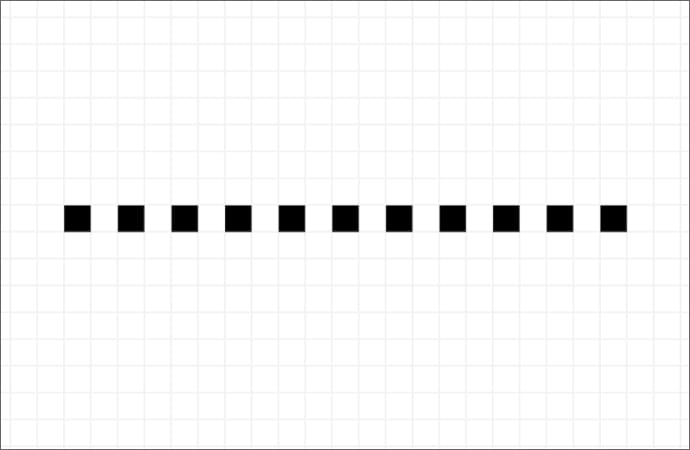

１だと線の幅と長さが同じになるので、点は正方形になります。

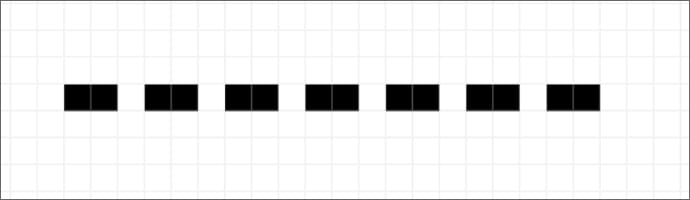

２にすると、点の長さが線の幅に対して２倍になります。

数字を大きくすればするほど点が横に伸びていきます。

２番目：点の点の間のスペース

２番目の数字は、点と点の間のスペースを何マス開けるかを決めます。

１だと線の幅と同じ長さのスペースが開きます。

２にすると、線の幅に対して２倍のスペースが開きます。

数字を大きくすればするほどスペースが空いていきます。

３番目と４番目：１個おきの点の長さとスペース

３番目の数字は１個おきの点の長さで、４番目の数字は１個おきのスペースの長さです。

３番目と４番目は両方セットで考えないとややこしくなるので要注意です。

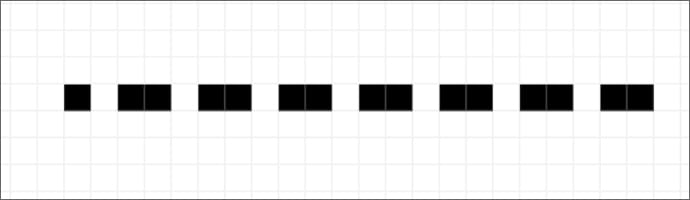

例えば1,1,1,0にすると、点の長さは全て１なのに対して１個おきのスペースがなくなるので最初の点の長さだけ１になって残りの点の長さは２になります。

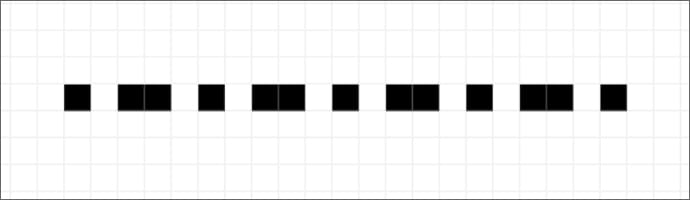

1,1,2,1にすると、スペースは等間隔のまま１個おきに点の長さが２倍になります。

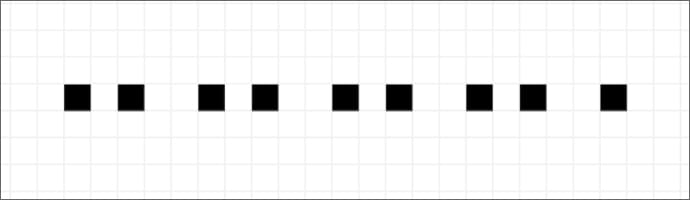

1,1,1,2の場合は、スペースだけが１個おきに２マス開きます。

３番目を指定する場合は、４番目もセットで考えないと変な破線ができてしまいます。

３番目と４番目：１個おきの点の長さとスペース

開始位置をずらす

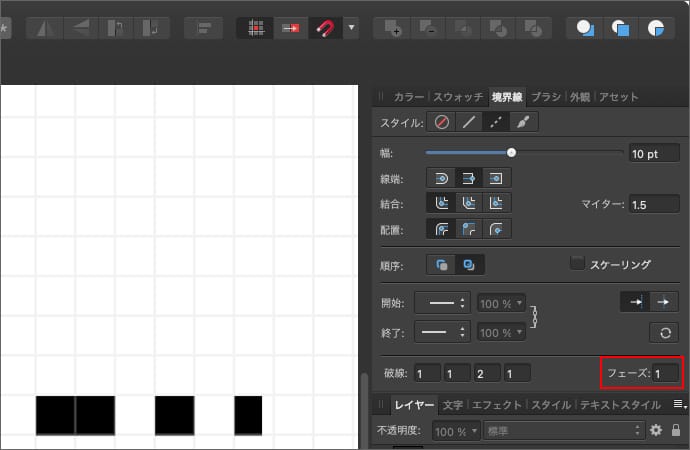

フェーズに数字を入力すると、破線パターンの開始位置をずらすことができます。

入力した数字のマス分だけ破線パターンの開始位置がずれます。

点に丸みを持たせる

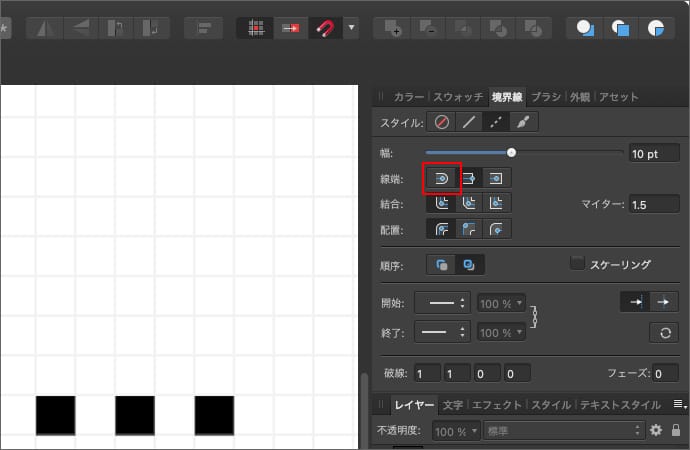

点の部分に丸みを持たせる場合は、境界線の線端で、ラウンド線端を選択します。

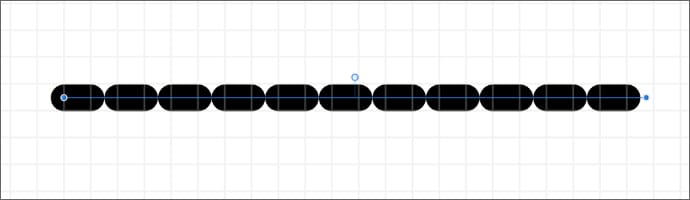

丸みを待たせると、点の両端から線の幅の半分が飛び出す形になるため、隙間の値が１の場合は空白ができません。

丸みを持たせた上でスペースを開けたい場合は、破線の２番目の数字を２以上にすればOKです。

線の両端の形を変える

線の左右の端の形は、それぞれ変えることができます。

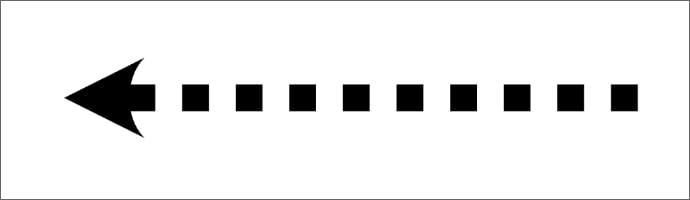

曲線状

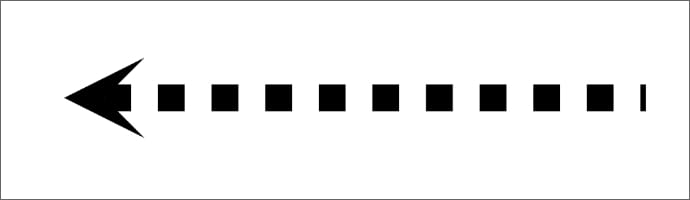

とげ付き

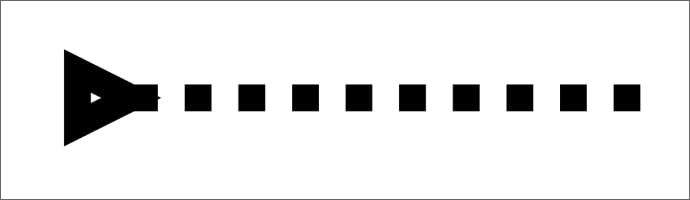

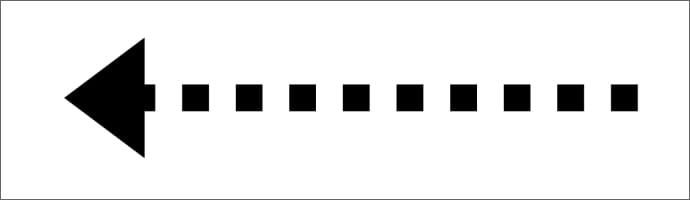

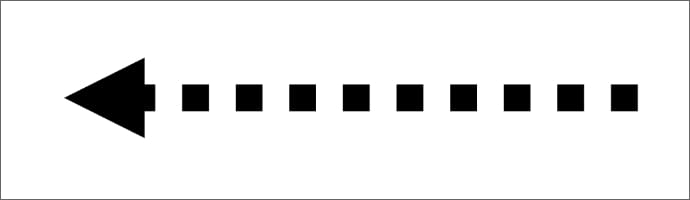

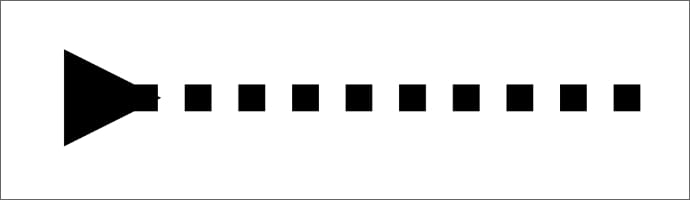

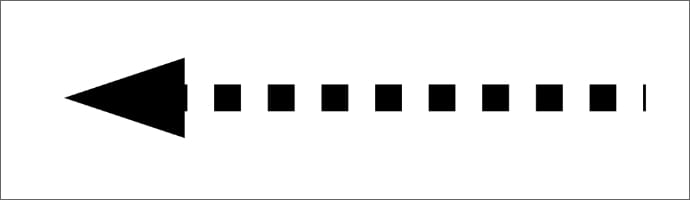

三角形

三角形(細長)

三角形(幅広)

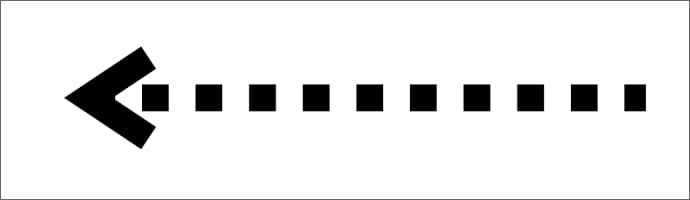

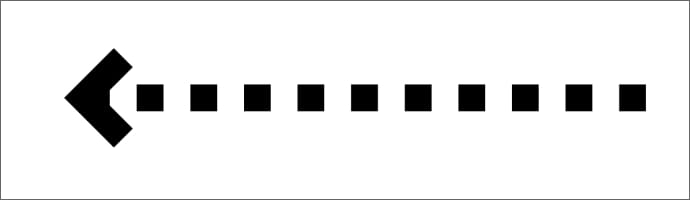

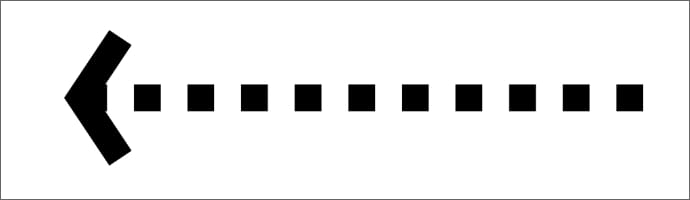

シンプル

シンプル(細長)

シンプル(幅広)

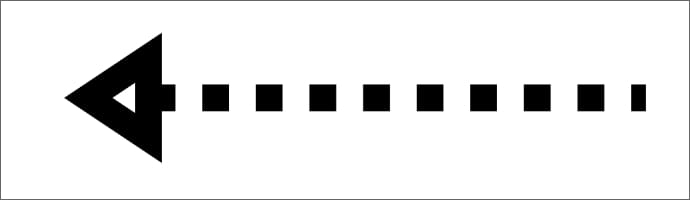

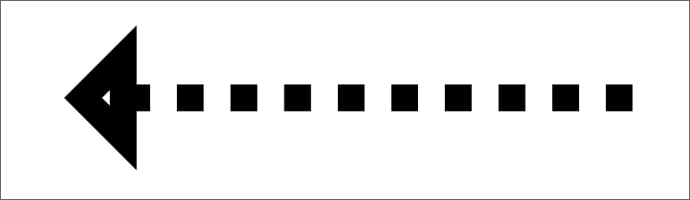

閉じた形状

閉じた形状(細長)

閉じた形状(幅広)

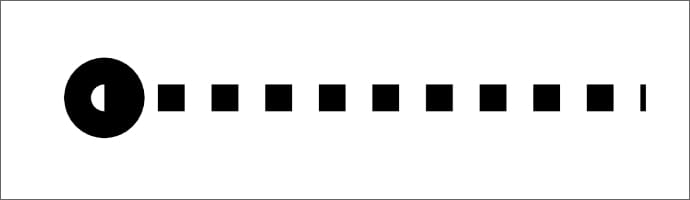

円

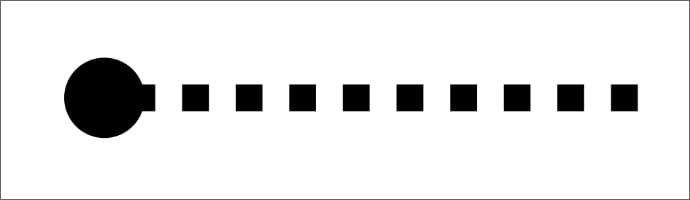

円(塗りつぶし)

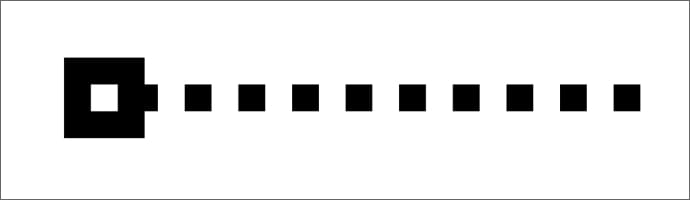

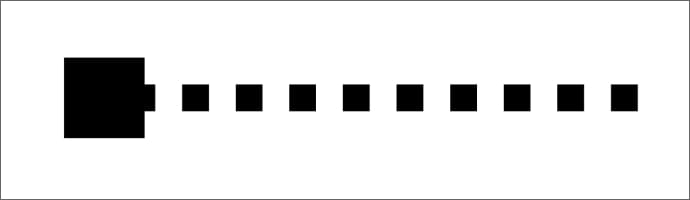

スクエア

スクエア(塗りつぶし)

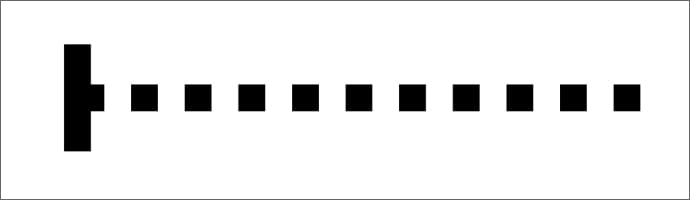

バー

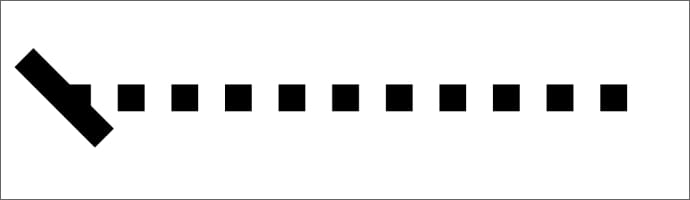

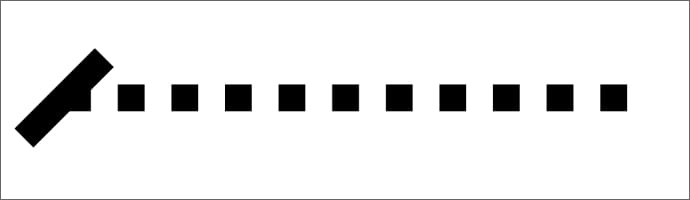

斜投影

斜投影(代替)

起点

起点(代替)

データム60(塗りつぶしなし)

データム60(塗りつぶし済み)

データム45(塗りつぶしなし)

データム45(塗りつぶし済み)

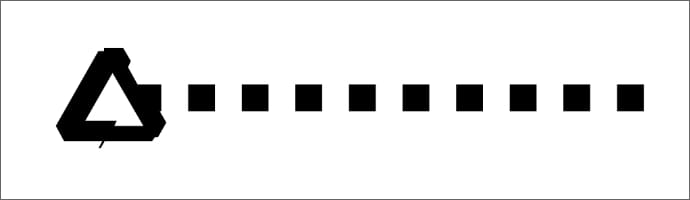

Affinity

開始、終了それぞれのサイズ調整も可能です。

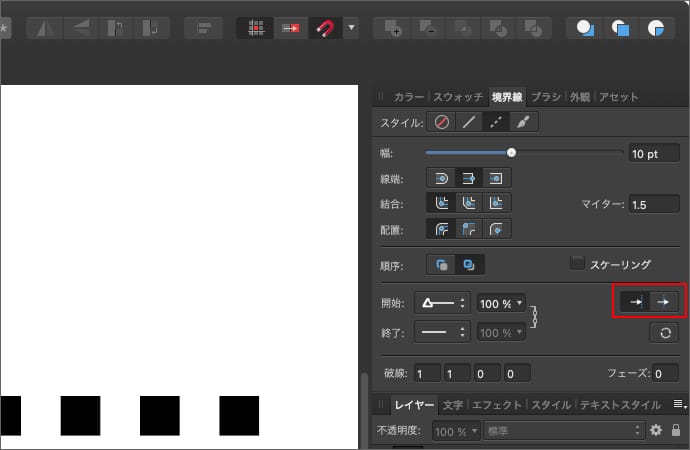

線の終端から内側に付けるか外側に付けるかも切り替えられます。

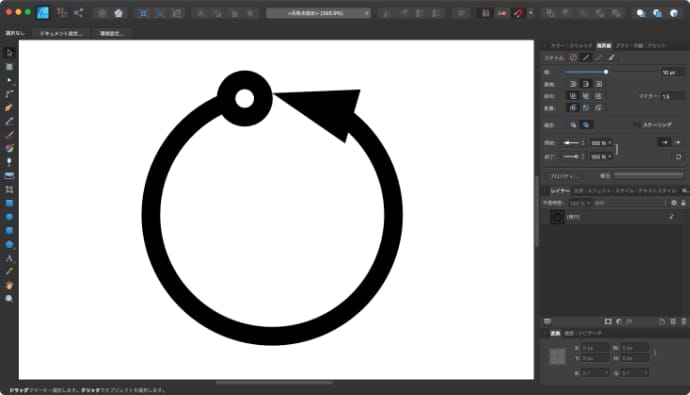

線に限らず、両端の閉じているシェイプにも使えます。

後は色やらエフェクトやらと気の向くままに装飾しましょう。
